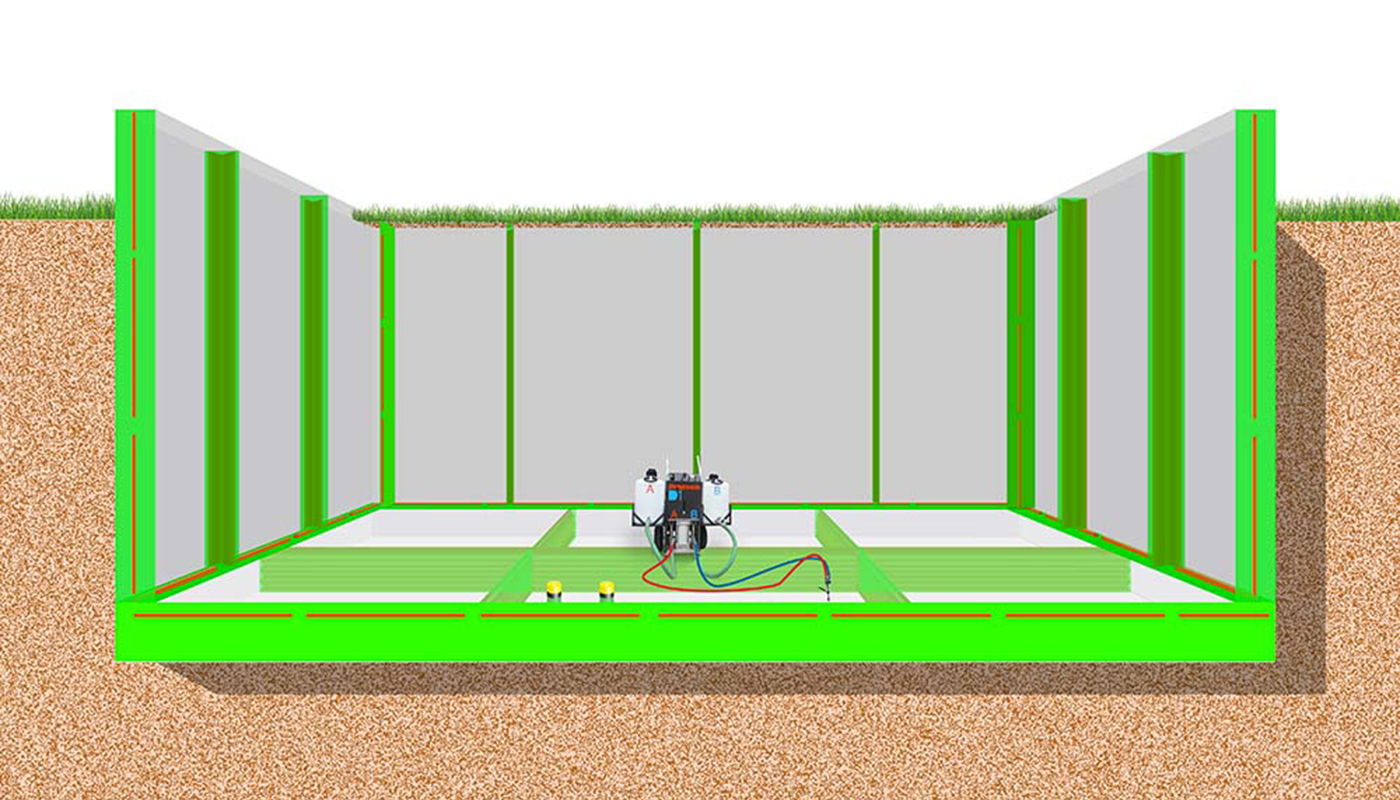

cuve Drytech
La Cuve Drytech est l’étanchéité structural
pour les constructions enterrées, dans les eaux souterraines ou en contact avec des liquides.
Il s’agit d’une structure unique en béton imperméable
dont les détails sont scellés avec de la résine acrylique expansible.
Toute la surface et toute l’épaisseur de la structure sont imperméables.
La construction est rapide et avantageuse pour l’ensemble du chantier.
L’étanchéité est intégrale, solide et garantie.
La Cuve Drytech garantit:
- l’étanchéité de l’imperméabilisation structurelle, qui oppose à l’eau et au radon une barrière égale à l’épaisseur de la structure elle-même;
- les gains de temps et d’argent pour l’ensemble du chantier, facilement quantifiables en supprimant les activités d’imperméabilisation du diagramme de Gantt;
- la sécurité du conseil continu de Drytech Engineering au concepteur et à l’entreprise;
- la possibilité réelle d’entretien du sous-sol, pour tout le cycle de vie du bâtiment.
Béton étanche Drytech
Drytech Engineering crée le mélange sur mesure pour le travail en fonction des caractéristiques de la centrale à béton choisie par le client.
Le Béton Drytech a deux caractéristiques: il empêche la pénétration de l’eau et réduit la formation de fissures.
La fissuration est un phénomène inévitable du durcissement que, cependant, la Cuve Drytech gère et contrôle.
La recette Drytech vise à obtenir un béton à durcissement progressif qui, en combinaison avec les éléments de fissuration DRYset, tend à éviter la formation des fissures aléatoires.
Drytech Engineering adapte la recette aux caractéristiques de la centrale choisie par le client, sans surcoût et sans additif.
Drytech effectue des contrôles en usine, sur site et en laboratoire, pour transférer à la structure toute la qualité d’étanchéité définie dans la recette.

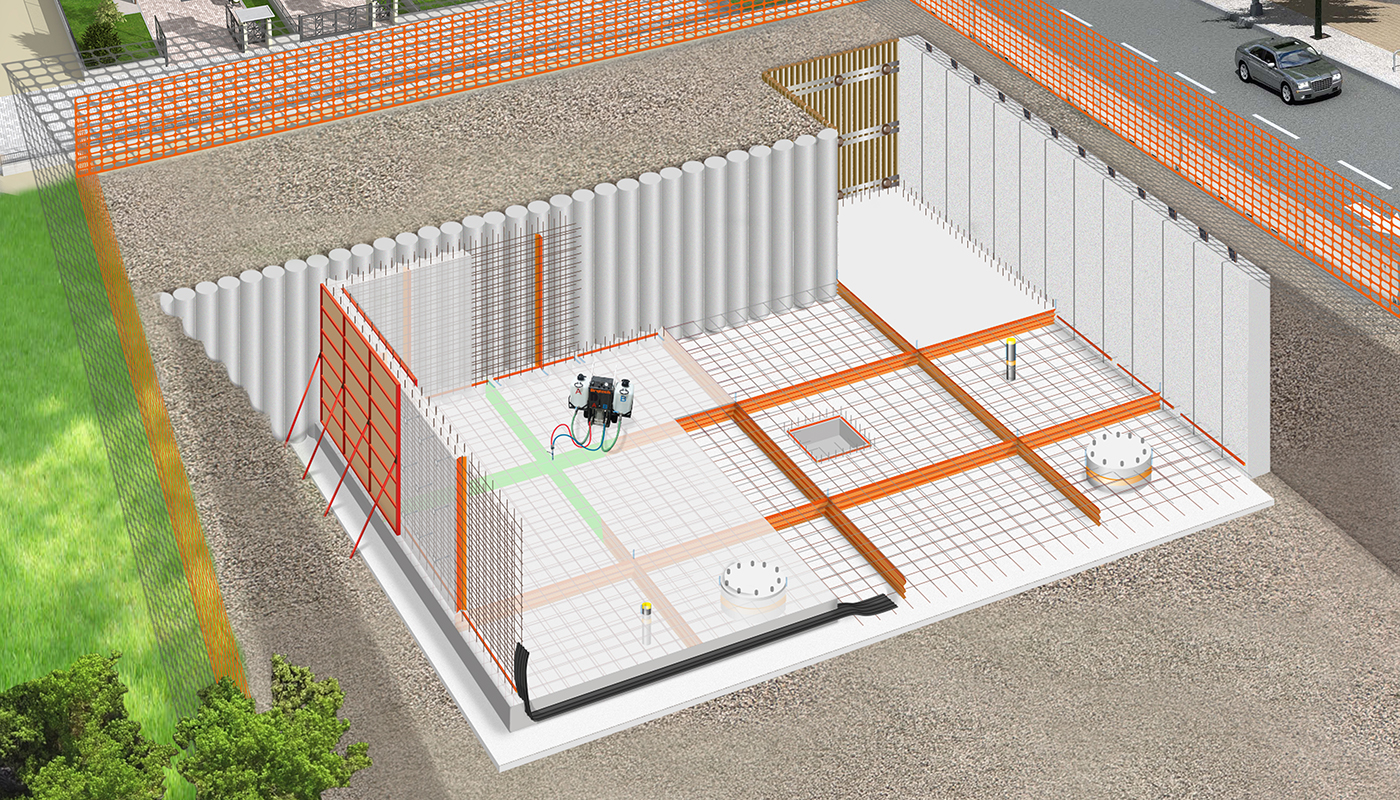

dryset
Détails étanches
Les détails de construction sont étanchéifiés à l’aide d’injections de résine expansive DRYflex, qui scelle les joints, les passages et les fissures sur toute l’épaisseur, formant ainsi une barrière contre l’eau aussi épaisse que la structure elle-même.
Les éléments du programme DRYset préparent les détails en fonction de l’injection de la résine d’étanchéité, garantissant ainsi sa diffusion rapide et capillaire.
Les canaux, manchons et éléments de fissuration DRYset sont posés par les techniciens Drytech sans perturber le calendrier des travaux et indépendamment des conditions météorologiques, car les éléments DRYset sont fabriqués dans des matériaux qui ne réagissent pas à l’eau.
La Cuve Drytech conduit la fissuration due au retrait, rendant ainsi la production quotidienne du chantier potentiellement illimitée.
La fissuration due au retrait est en effet programmée, induite et contrôlée à l’aide des Éléments de Fissuration DRYset.
L’EF remplace les coulées en continu dans la dalle et réduit considérablement celles dans les parois, ce qui accélère la réalisation du sous-sol, avec des avantages pour l’ensemble du chantier.
L’EF peut également être utilisé comme coffrage perdu, ce qui permet de réaliser un gain de temps et une économie supplémentaire.
La mise en place des éléments de fissuration est conçue par Engineering Drytech et leur pose, réalisée par les techniciens de Drytech, ne dépend pas des conditions météorologiques et s’effectue parallèlement aux autres activités du chantier.
Une fois le béton arrivé à maturation, les fissures provoquées par les EF sont scellées sur toute l’épaisseur de la dalle et des parois grâce à l’injection de résine DRYflex.
Le manchon DRYset permet à la résine d’étanchéité de se répandre rapidement et de manière capillaire à travers le passage, enveloppant ainsi l’élément traversant et le scellant sur toute l’épaisseur de la structure.
La pose du manchon ne dépend pas des conditions météorologiques et s’effectue parallèlement aux autres activités du chantier.
Ce système convient à tous les types et toutes les dimensions de passages.
Le Puits de Pompage Étanche DRYset permet aux entreprises de construction de réaliser des points d’étanchéité à l’intérieur de la dalle de fondation.
Une fois qu’il a rempli sa fonction, le Puits de Pompage DRYset est intégré dans la dalle de fondation et imperméabilisé tant à l’extérieur qu’à l’intérieur:
> La partie extérieure du puits, au niveau du contact avec la dalle en béton, est injectée de résine expansive DRYflex, qui assure l’étanchéité de l’élément sur toute l’épaisseur de la structure.
> L’intérieur du puits est scellé par un couvercle muni de joints d’étanchéité tant sur le pourtour du puits que sur chacun des boulons de fixation.
Le Puits de Pompage Étanche DRYset peut être équipé d’un couvercle avec vanne, ce qui permet de l’inspecter, ainsi que d’un manomètre pour surveiller la pression de la nappe phréatique.
Les joints de reprise sont imperméabilisés sur toute leur épaisseur grâce à des injections de résine expansive. Le fait de sceller complètement le joint assure la continuité de l’étanchéité intégrale de la structure.
L’eau reste entièrement à l’extérieur de la structure, de sorte que l’étanchéité protège également les barres d’armature extérieures.
Le canal DRYset permet à la résine d’étanchéité de se répandre rapidement et de manière capillaire dans le joint.
Ce système convient aux joints de dilatation de tout type et de toute dimension.
La mise en place ne dépend pas des conditions météorologiques et s’effectue parallèlement aux autres activités du chantier.
Les joints de dilatation sont étanchéifiés à l’aide de bandes Waterstop injectables DRYset.
En plus de prolonger le parcours de l’eau, les Waterstop DRYset permettent d’injecter entièrement le joint de dilatation avec la résine expansive DRYflex, qui se diffuse à travers des canaux microperforés intégrés dans la bande.
Les éventuelles réinjections d’entretien sont simples et non invasives.
Ce système convient aux joints de dilatation de toutes dimensions, qu’ils soient intérieurs ou extérieurs.
L’étanchéité du diaphragme rend superflue la mise en place de parois étanches à double paroi.
Les cloisons peuvent être rendues étanches directement en insérant des bandes Waterstop injectables DRYset dans les joints entre les cloisons.
C’est une solution qui est notamment adoptée dans les sous-sols où il faut exploiter au maximum le volume disponible, pour des raisons réglementaires ou économiques.
Les bandes spéciaux Waterstop DRYset pour diaphragmes sont équipés de canules microperforées – accessibles depuis l’intérieur de la structure – permettant d’injecter de la résine expansive DRYflex sur toute l’épaisseur du joint.
De plus, le système permet d’effectuer des réinjections d’entretien en cas d’éventuelles infiltrations.

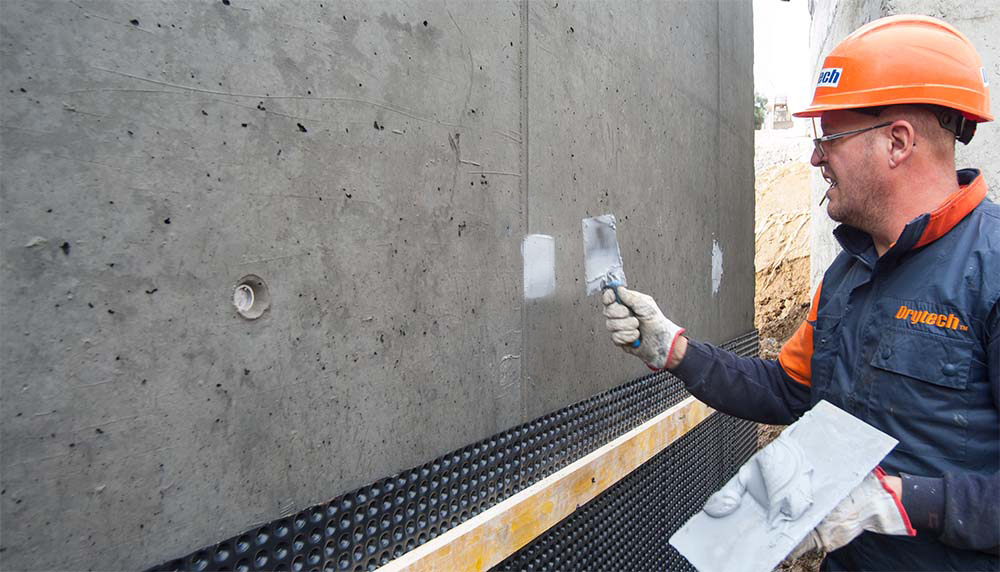

Les trous du coffrage sont obturés à l’aide d’un bouchon à pression et d’une couche de résine époxy DRYpox.
résine dryflex
RÉSINE D'ÉTANCHÉITÉ
La résine expansive DRYflex assure l’étanchéité des détails de construction par pression.
L’étanchéité de ces détails épouse parfaitement l’épaisseur du béton, formant ainsi une barrière structurelle contre l’eau.
Au moment de l’injection, la résine acrylique bicomposante est aussi liquide que de l’eau: elle imprègne donc parfaitement tous les vides qu’elle rencontre, de la microfissure au nid de gravier.
DRYflex catalyse alors, se transformant en un gel expansif qui assure une étanchéité parfaite des joints, des traversées et des fissures.
La résine DRYflex est injectée une fois le béton arrivé à maturation, depuis l’intérieur de la structure.
L’injection est indépendante des autres travaux de chantier et des conditions météorologiques, et elle reste efficace même en présence d’eau sous pression.
L’efficacité de l’injection – c’est-à-dire l’étanchéité du détail de construction – est immédiatement vérifiable à l’œil nu et l’élasticité de la résine permet d’effectuer d’éventuelles réinjections.
DRYflex ne contient pas de solvants et, dans ses formulations standard, n’a aucun impact sur l’environnement.
Elle est donc également utilisée dans le secteur de l’eau potable.
De plus, il résiste aux eaux agressives et aux agents chimiques.
Le produit final polymérisé peut être éliminé dans l’incinérateur comme un déchet ménager.
Selon la réglementation européenne en vigueur en matière de transport, la résine n’est pas une substance dangereuse.
Drytech Engineering
Conception. Conseil. Partage.
Concevoir une imperméabilisation réduit les coûts et augmente la qualité: plus de 83% des problèmes d’infiltration sont dus à des erreurs de conception
(Recherche EMPA 2004, report 210043 – 202248).
Drytech partage sa spécialisation et son expérience avec les architectes, les projets et les entreprises pour concevoir et construire ensemble une étanchéité solide, abordable et garantie.
Drytech Engineering assiste et accompagne l’ingénieur dans la conception de la structure étanche, en optimisant les choix constructifs en fonction de l’imperméabilisation.
Il accompagne également l’entreprise dans la construction dans les règles de l’art de la Cuve Drytech.
Cette collaboration transfère dans votre projet les solutions et l’expérience de 1000 chantiers construits chaque année dans toute l’Europe, du barrage au parking, du sous-sol à la piscine, de la citerne à l’aqueduc, jusqu’à la petite cave privée.
Un support spécialisé qui réduit les coûts et les délais de construction et garantit l’efficacité de la structure étanche, quelle que soit sa taille.
Conception
- Conseil en ingénierie pour la conception du sous-sol.
Pré-qualification
- Pré-qualification du béton étanche Drytech dans la centrale indiquée par le client.
Controlling
- Contrôle des plans de ferraillage en fonction anti-retrait.
- Contrôles qualité du béton sur site et en laboratoire.
- Contrôles pose de ferraillage et coulée du béton.
- Conseils à l’entreprise pour la construction du sous-sol dans les règles de l’art.
Qualité et entretien
- Dossier qualité et maintenance avec protocoles, photos et plans d’installation des systèmes DRYset.
C’est la radiographie de la cuve Drytech, également utile pour guider avec précision toute intervention de maintenance même après de nombreuses années.
Le Dossier Qualité peut également être créé au format électronique avec la possibilité de naviguer virtuellement au sein de la structure.
Garantie d'étanchéité
garantie
L’étanchéité des structures Cuve Drytech est couverte par la Garantie Décennale, qui peut être prolongée par un contrat de maintenance.
ENTRETIEN
Achèteriez-vous une voiture dont la roue ne peut pas être remplacée en cas de crevaison? Un système d’étanchéité qui n’assure pas ou, pire, ne permet pas d’entretien, c’est comme une voiture jetable. Le Cuve Drytech ne permet pas seulement l’entretien: il le rend praticable rapidement et le moins invasif possible. Non seulement la roue peut être remplacée: cela peut être fait pendant que la voiture est en marche, sans interrompre le voyage.
Au-delà de la métaphore, la question de la maintenabilité de tout système d’étanchéité est aussi fondamentale que sous-estimée. En théorie, tout système fonctionne. Dans le monde réel, il y a des événements imprévus – très prévisibles – ou, tout simplement, le passage du temps.
La nécessité et la modalité d’un système de maintenance sont sanctionnées par la norme SIA 260 : 2013:
2.3.4 Imperméabilisation: Ouvrages souterrains inaccessibles une fois les travaux terminés
Il faut choisir des systèmes d’étanchéité permettant l’entretien du côté interne de la structure.
Le rapport entre le coût d’étanchéité doit être de 1 : <1 (par exemple : étanchéité 1000 : entretien < 1000).
La cuve Drytech permet toujours la restauration de l’étanchéité, grâce à des injections pratiques de résine expansive DRYflex à partir de l’intrados de l’ouvrage.
Étant une structure unique, dans la Cuve Drytech, la cause et l’effet de toute infiltration coïncident, de sorte que l’intervention est ponctuelle et immédiatement vérifiable à l’œil nu. Et cela ne nécessite pas la fermeture du bâtiment.
Aussi pour cette raison, les systèmes d’entretien Drytech sont également utilisés dans la restauration de tout autre type d’imperméabilisation.
De nombreux systèmes offrent l’étanchéité de la structure. Mais c’est seulement l’entretien – effectivement praticable et non invasif – qui garantit l’étanchéité dans le temps.
